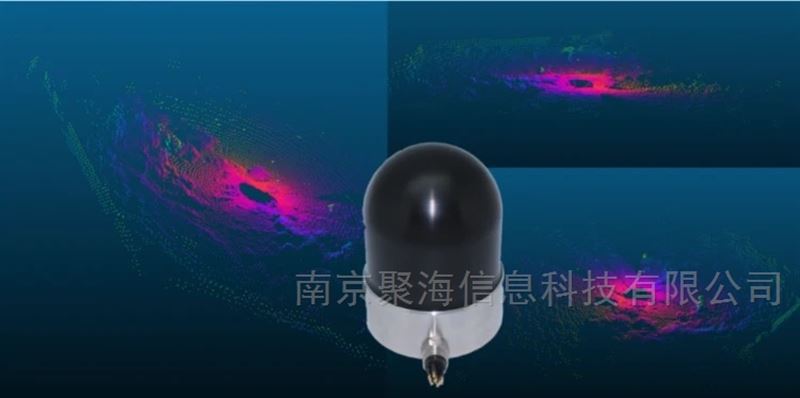

Echologger DASS710水下三维扫描声呐是一款超紧凑型双轴扫描声呐，搭载宽带复合换能器与高分辨率笔形波束，通过双轴（水平+垂直）机械扫描生成高精度水下三维点云。提供750kHz和1MHz两种频率可选：750kHz模式下波束角1.5°、最大量程50m；1MHz模式下波束角更窄至1°、最大量程25m，图像分辨率更精细。扫描角度分辨率最高可达0.1°，水平扫描范围360°（全向或扇区可选），垂直扫描范围200°（±100°），距离分辨率1mm。支持RS-232和RS-485隔离数字接口，可独立部署或通过RS-485网络以菊花链模式多台组网。空气中重量仅2.2kg，尺寸Ø110×150mm，外壳材质为不锈钢与Acetal工程塑料，耐压深度300m。可选背向散射数据采集功能，并兼容EIVA NaviSuite等主流商业软件。广泛用于桥墩冲刷监测、水下结构物检测、港口码头检测、海底资产巡检、水下考古调查等领域。

技术规格

声学参数
声学频率	750kHz / 1MHz
波束宽度	750kHz：1.5°锥形（-3dB，回波模式） 1MHz：1°锥形（-3dB，回波模式）
最大量程	750kHz：50m 1MHz：25m
距离分辨率	1.0 mm
水平扫描范围	360°（全向或扇区扫描）
垂直扫描范围	200°（±100°）
扫描角度分辨率	最高0.1°（可调）
同步方式	向外/向内（软件可选）
可选功能	背向散射数据采集
通信与电源
数字输出接口	RS-232、RS-485（隔离）
通信速率	4800–921,600 baud（默认115,200 baud）
供电电压	10–60 VDC
最大功耗	8W
部署模式	独立部署 / RS-485菊花链多台组网
物理参数
耐压深度	300m
外壳材质	不锈钢 + Acetal（聚甲醛）工程塑料
尺寸	Ø110 × H150 mm
重量	空气中2.2kg / 水中0.78kg
连接器	MCBH6MSS
工作温度	-10°C 至 +50°C
软件兼容
兼容软件	EIVA NaviSuite、Cloud Compare 及多种商业/开源软件
开发支持	提供开源API，便于系统集成与二次开发

* 技术指标依据EchologgerDASS710产品页面（3D Sonar Scan | ECHOLOGGER DASS710），最终以实际交付版本为准。

工作原理

DASS710是双轴机械扫描式三维成像声呐。与传统的单波束机械扫描声呐（仅在水平面上旋转）不同，DASS710的换能器可同时沿水平轴（360°）和垂直轴（200°）进行步进扫描。声呐向目标方向发射高频窄脉冲声波，通过接收回波的时间延迟计算出该方向的斜距值；与此同时，声呐记录当前水平角和垂直角的角度信息。当完成预设区域内所有角度位置的测距后，DASS710将每个测点的（水平角，垂直角，斜距）转换为（X, Y, Z）笛卡尔坐标，生成水下目标或地形的三维点云。用户可自定义扫描扇区的大小和扫描步进角（最小0.1°），在扫描速度与点云密度之间灵活平衡。

核心功能特性

双轴三维扫描与点云生成：360°水平扫描结合200°垂直扫描，实时生成水下结构物或地形的三维点云，精确还原水下场景轮廓，与仅提供二维扇面图像的普通扫描声呐有本质区别。
双频可选适应不同任务：750kHz模式波束角1.5°，量程达50m，适合大范围搜索和地形测绘；1MHz模式波束角窄至1°，量程25m，提供更精细的目标分辨能力，适合精密结构物检测。
1mm距离分辨率：极短的距离分辨率能够检测微小的高度变化，在冲刷坑发育监测、结构物变形观测等应用中提供毫米级的测量精度。
0.1°可调扫描角分辨率：用户可根据任务需求调整扫描步进角，粗扫快速获取概览图像，精扫获得密集点云用于定量分析。
RS-485菊花链组网：支持多台DASS710通过RS-485总线以菊花链模式连接，单条通信缆即可实现多声呐协同覆盖更大区域，显著简化系统布线。
超紧凑便携：直径110mm、高150mm，空气中仅重2.2kg，可单人操作或集成到小型ROV、三脚架、加长杆等平台上，部署灵活快速。
开源API支持：提供开放的应用程序接口，方便开发者将DASS710集成到自定义的软件系统或自动化工作流中。
兼容主流商业软件：无缝兼容EIVA NaviSuite和Cloud Compare等行业标准软件，数据处理、点云可视化与分析流程成熟高效。
可选背向散射数据：可在获取三维几何信息的同时记录声学背向散射强度数据，为底质分类和目标物性分析提供额外信息。

典型应用场景

DASS710专为静态定点高精度三维扫描而设计，在需要对水下目标或地形进行精细三维成像与变化监测的场景中，其优势远胜于普通多波束声呐。

典型应用实例

实例一：Discovery Channel《橡树岛》——水下考古三维成像
Echologger DASS710在美国Discovery Channel节目《The Curse of Oak Island》中亮相，用于橡树岛沿岸水域的水下结构物探测。DASS710凭借其高分辨率三维成像能力、实时数据采集和先进的声呐处理技术，为揭示岛岸水下的隐藏结构提供了关键三维影像数据。

实例二：桥墩局部冲刷坑三维扫描与体积量算

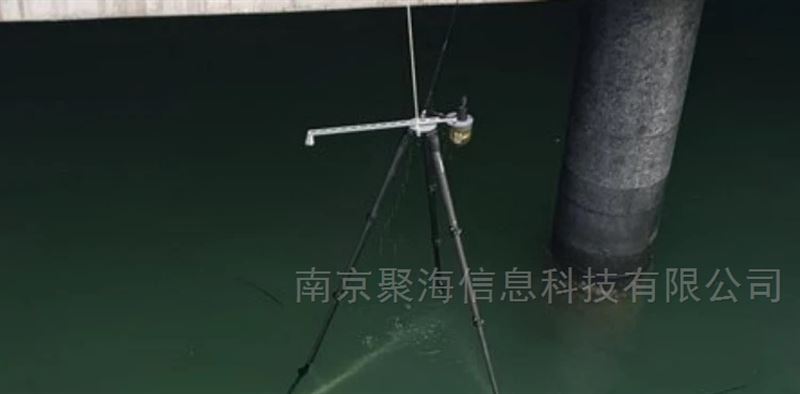

在桥梁安全评估项目中，技术人员将DASS710安装于加长杆上，从桥面垂直下放至桥墩周边水域。声呐以0.2°步进角完成360°全向扫描，生成桥墩周围冲刷坑的高密度三维点云，通过比对历年点云数据精确计算冲刷体积变化，为桥梁防护提供定量依据。

实例三：OIC SAMM集成——实时三维点云显示与分析
OIC（Oceanic Imaging Consultants）在其独立式镶嵌模块SAMM中成功集成了DASS710专用驱动程序。操作人员可在SAMM软件中实时控制DASS710完成扫描，在水深图或航拍底图上实时查看扫描数据，同时在交互式三维查看器中分析XYZ点云，大幅提升了水下三维成像的工作效率。

实例四：港口码头水下结构物完整性检测
某港务局使用DASS710对码头桩腿和水下墙面进行三维成像检测。声呐以1MHz模式获得1°波束的高分辨率三维影像，清晰识别了桩腿表面的破损、裂缝及生物附着情况，替代了部分传统潜水员目视检查工作，检测效率与安全性显著提升。

双频率选型建议

参数	750kHz模式	1MHz模式
波束角	1.5°锥形	1°锥形
最大量程	50m	25m
角分辨率	1.5°	1°
推荐场景	中远距离地形测绘、大范围冲刷坑扫描、港口码头概查	高分辨率结构物精细检测、近距离目标识别、裂缝与缺陷探测
