Aanderaa 5400声学多普勒剖面海流传感器深度解读

Aanderaa 5400系列深度解读：海洋流场观测的“全能型"选手

在海洋监测、水文调查与海洋工程领域，获取准确的海流垂直剖面数据是解析海洋动力过程、优化工程方案、保障作业安全的重要前提。Aanderaa5400系列声学多普勒剖面海流传感器（DCPS）凭借出色的性能与高度的系统适配性，已成为国内外众多科研机构与工程团队的信赖之选。南京聚海信息科技有限公司作为Aanderaa产品代理商，本文将从技术性能、核心优势及典型应用等角度，对5400系列进行系统解读。

产品定位与型号体系

Aanderaa 5400系列定位于中量程600kHz声学多普勒剖面流速传感器，核心功能是获取水体不同深度层的流速与流向剖面数据。该系列集成温度传感器，一次布放即可同步获取“流场剖面+温度"双维度数据，适配商业与科研级流场观测需求。

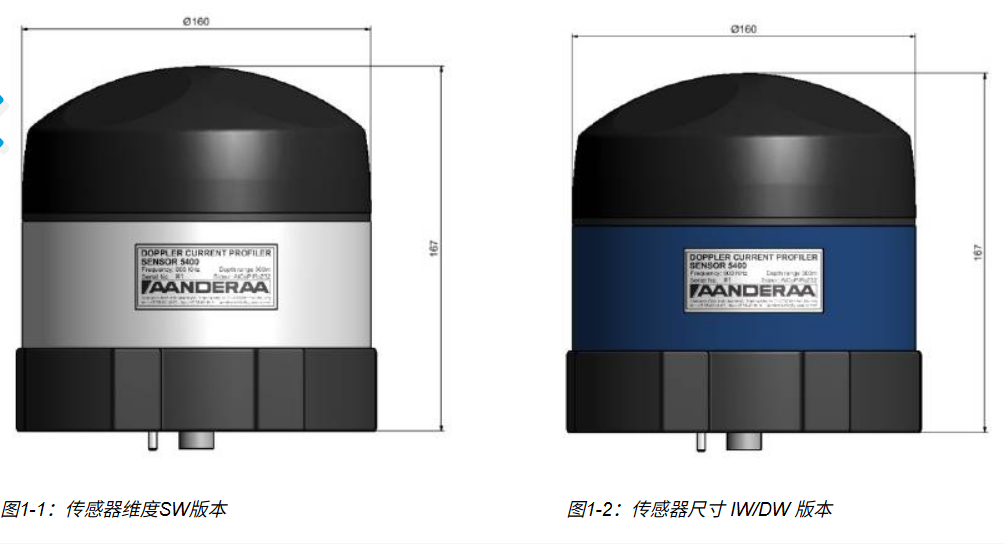

在型号拓展方面，5400系列根据耐压深度和应用场景分为三类：

☆5400/5400R：耐压300米，适用于近海大陆架、海洋牧场等浅中层水域；

☆5402/5402R：耐压4500米，满足大洋深层环流调查等深远海任务；

☆5403/5403R：耐压6000米，覆盖全海深科研应用。

此外，5400P型号内置压力传感器，可同时进行声学波浪测量，为近海观测站提供“海流+波浪"的一体化解决方案。

核心性能参数

5400系列的主要技术指标体现了其在同类产品中的竞争力：

△声学频率：600kHz

△剖面范围：宽带 30~70m，窄带 35~80m

△层厚设置：0.5~5m 可调，最大层数可达 150层，用户可定义 3个独立测量组

△流速量程：窄带 0~500 cm/s，宽带 0~400 cm/s

△流速准确度：0.3 cm/s 或读数的 ±1.5%

△流速分辨率：0.1 cm/s

△脉冲频率：大于 10Hz

△输出间隔：30秒至2小时可设

五大核心优势解读

一、创新的多波束声学剖面技术，适配复杂平台

5400采用四波束Janus换能器配置，四个换能器相互正交，与垂直方向呈25°角排列。这种设计能有效抑制因仪器倾斜引起的水平流速测量误差——因为相对的两个波束可以在水平流速解算中抵消垂直速度分量的影响。

更为关键的是，5400采用了革新性的声学剖面算法。每个测量脉冲（Ping）的时序都会被内置的三轴固态罗盘实时记录，结合仪器姿态的俯仰/横滚角度，自动进行朝向与倾斜的实时补偿。这一机制使得5400即使在浮标或移动平台上部署，也能稳定输出高质量的流场数据，打破了传统声学海流计对固定安装平台的依赖。设备还支持向上或向下两种观测方向，可根据安装平台的具体结构灵活配置。

二、内置四波束冗余校验——在“混沌"中坚守数据质量

在实际使用中，任何一个声学换能器的波束如果被水面浮子、锚系缆绳或大型海洋生物遮挡，都可能导致“坏数据层"的产生。Aanderaa 5400很好地应对了这一挑战：它内置了智能波束选择算法，当某一波束被遮挡导致该波束数据异常时，系统可以自动判定并移除该故障波束，转而仅利用剩余的三个优质波束来解算高精度流速数据。

更进一步，四波束设计还提供了一项数据自检能力：通过比较四个波束各自测得的垂直速度分量，系统可以实时评估流场的“水平均匀性假设"是否成立。如果某一区域四个波束给出的垂直速度差异过大，则表明该位置存在复杂的湍流或涡旋结构——这不仅是一个数据质量标志，本身也是具有科研价值的物理海洋信息。

三、双模式配置：窄带与宽带，满足不同观测需求

5400提供两种声学信号处理模式。窄带模式通过测量发射频率与接收频率之间的多普勒频移来解算流速，更适合流速较大、需要更远剖面距离的场景；宽带模式则采用不同技术路径，更适用于对流速分辨率和数据质量有高要求的精细观测。用户可同时配置三组不同的剖面设置，每组独立设定层厚与层重叠比率，在同一水域并行完成多种空间分辨率的观测任务。

四、低功耗与Long-term布放：为长期观测而生

5400系列配备了高度节能的宽带声学技术，能够大幅降低连续运行的功耗。设备对生物附着不敏感，维护需求极低。配合灵活的采样间隔设定（输出间隔从30秒到2小时），可轻松满足在海洋浮标、潜标上长达数月以上的连续无人值守观测任务。

五、高性价比集成：无缝融入现有系统

在系统集成方面，5400系列提供了丰富的标准化通信接口。5400型号可通过AiCaP总线协议直接与安德拉SeaGuardII数据记录器或SmartGuard数据采集器集成，实现即插即用；同时支持RS-232串口直接连接到PC或第三方系统。5400R型号配备RS-422接口，允许使用长达1500米的电缆进行实时数据传输。这种高度的兼容性使5400特别适用于已经建有数据采集系统的站点，仅需额外配置传感器即可完成剖面海流观测能力升级，显著降低集成成本。

应用场景

得益于多用途的部署能力与坚若磐石的精准度，Aanderaa 5400受到了全球海洋商业与科研机构的广泛认可。其在以下典型场景中表现出色：

海洋环境监测与气候研究：在近海浮标与深海潜标上进行长期连续流场剖面观测，为环流研究和气候变化分析提供关键数据

海上风电与海洋工程：评估与监测水下桩基周边的局部流场结构，为海上风电场的规划、建设和运维提供流场依据

海洋牧场与渔业资源管理：获取养殖区及周边海域的多层流场信息，辅助养殖规划与环境影响评估

海洋地质调查：在水下调查作业中同步获取海流信息，保障调查设备安全

港口、航道及溢油模型：建立精准的立体流场模型，支撑船舶航行安全与应急响应决策
